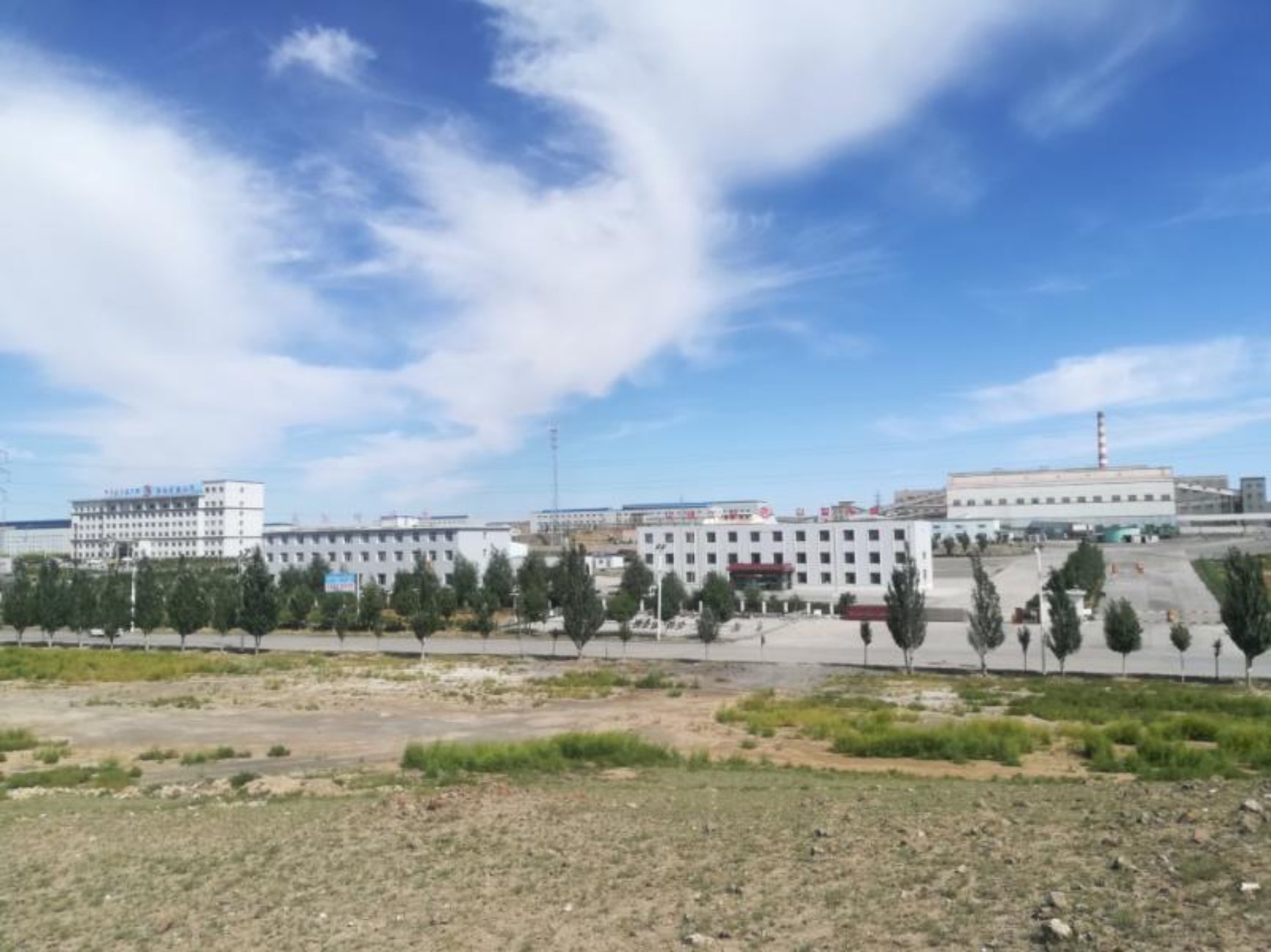

包头市沃尔特矿业有限责任公司选矿厂厂区位于包头市白云鄂博区，东南距白云鄂博行政区约8km。南距包头市150km，有铁路和公路相通，交通方便。

选矿厂年处理白云鄂博西矿（48-96勘探线范围内）氧化矿280万t，年生产铁精矿85.34万t，铁精矿品位63.00％。

选矿厂破碎筛分采用三段一闭路破碎筛分流程，破碎产品粒度12－0mm。磨矿分级采用三段闭路磨矿、阶段磨矿阶段选别流程，矿石磨矿粒度为－200目占95％。选别流程采用弱磁－强磁－反浮脱硫工艺流程。

选矿厂由受矿仓、粗破碎、中细碎、筛分间、粉矿仓、选矿主厂房、中矿浓缩池、精矿浓缩池、尾矿浓缩池、水玻璃制备及试化验室等组成，主体选矿工艺部分共设2套系统。根据选厂位置，地形为缓坡丘陵地形，选厂沿缓坡阶梯布置。受矿仓设在最高位置，其后中细碎、筛分、粉矿仓、选矿主厂房各作业依次向下布置。粗碎、中细碎厂房之间、中细碎厂房与磨矿仓之间、磨矿仓与主厂房之间由皮带廊相联。浓缩池设在主厂房附近低处。

采场矿石经自卸汽车运至选厂的原矿仓，矿仓内的矿石由重型板式给矿机送入颚式破碎机。为减少卸矿平台与颚式破碎机间的高差，将重型板式给矿机倾斜安装。经颚式破碎机破碎后的矿石落到No.1带式输送机上，送到中碎圆锥破碎机。中碎产品经带式输送机转运到筛分间的2座中间缓冲矿仓，中间储矿仓内的矿石经YA2148振动筛进行筛分，筛上产品经带式输送机送到细碎前缓冲矿仓内，再给入圆锥破碎机进行破碎，细碎产品与中碎产品和在一起由带式输送机送往筛分间，构成闭路破碎。筛下产品由带式输送机送往粉矿仓储存。

磨矿产品经过弱磁选得到磁性矿精矿，弱磁尾矿经中磁、强磁得到中矿，中矿经浓缩后泵送到反浮选搅拌槽，经一次粗选、二次扫选得到最终强磁精矿。弱磁、强磁精矿自流到精矿浓缩机浓缩，浓缩后的精矿过滤后的精矿粉由皮带送往精矿仓，最终精装车外运。尾矿自流至尾矿浓缩机，浓缩机底流泵送到尾砂泵站，溢流水循环利用。

项目总投资近4亿元，是我院设计的第一座大型复杂铁矿选矿厂，项目于2009年投产并顺利达产，收到业主的好评，该选矿厂被评为2010年部级优秀设计一等奖。

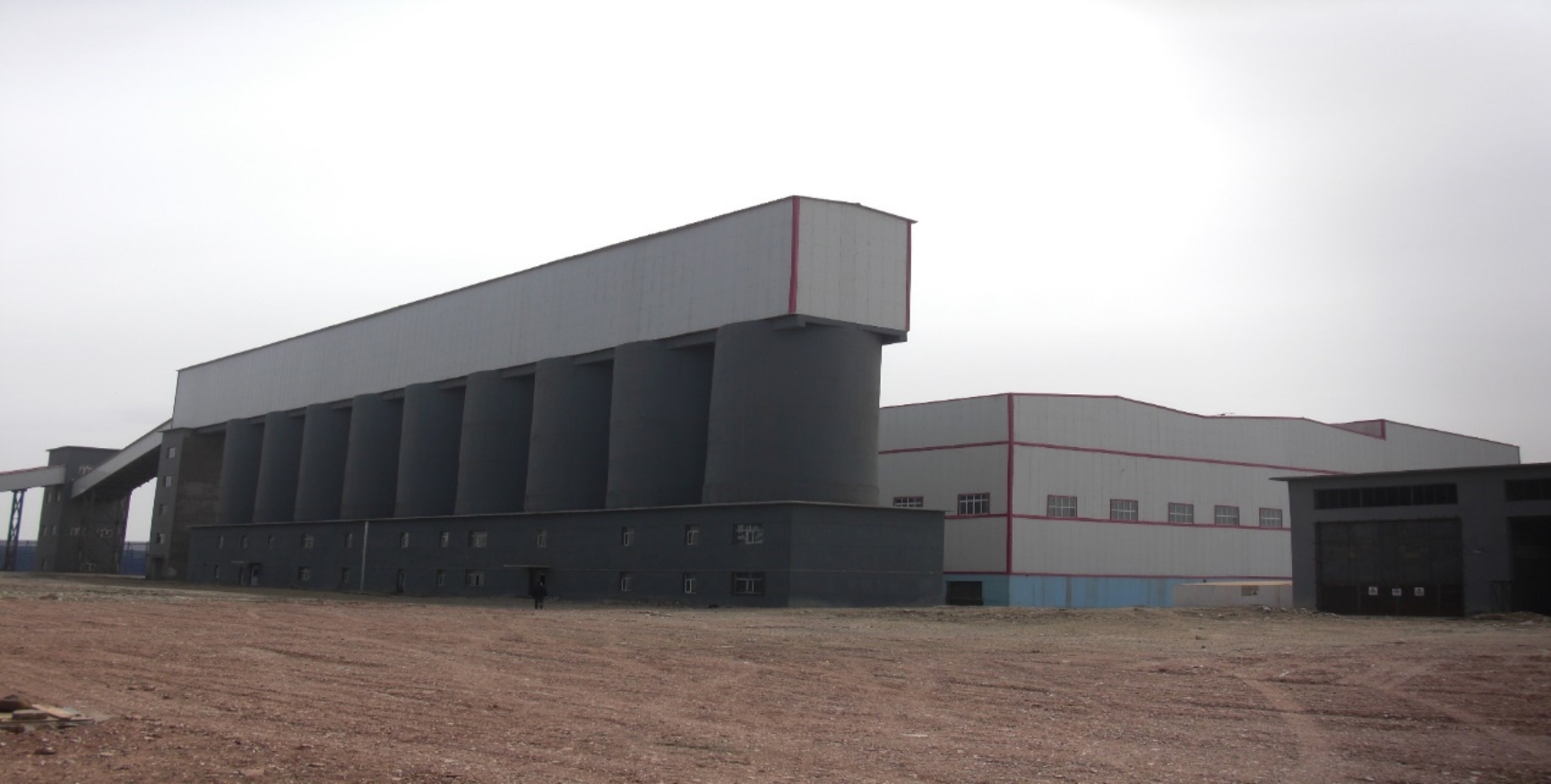

磨矿仓
